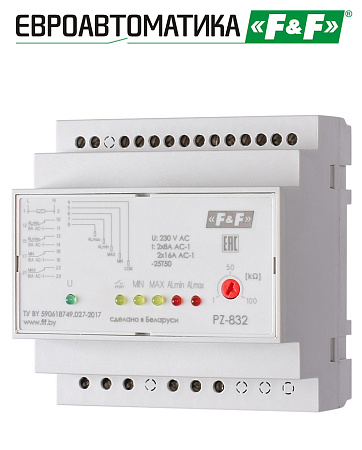

Реле контроля уровня PZ-832 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые либо другие датчики, предназначенные для данных целей.
| Артикул | EA08.001.005 |
| Код ETIM | EC001447 |
| Напряжение питания, В / Гц | 230 / 50 |
| Максимальный коммутируемый ток, А | |
| - аварийный уровень | 2x8 AC-1 / 250 В |
| - контрольный уровень | 2x16 AC-1 / 250 В |
| Контакт | 4 NO/NC (переключающих) |
| Максимальный ток катушки контактора, А | |
| - аварийный уровень | 2x2 AC-15 / 250 В |
| - контрольный уровень | 2x3 AC-15 / 250 В |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Количество контролируемых уровней | 4 |
| Напряжение питания датчика, В | <6 AC |
| Ток потребления датчика, мА | < 2 |
| Диапазон регулируемого сопротивления, кОм | 1…100 |
| Задержка включения, с | <2 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25…+50 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 87х90х65 |
| Тип корпуса | 5S |
| Масса, кг | 0,280 |
| Масса зонда, кг | 0,035 |
| Монтаж | на DIN- рейке 35 мм |
