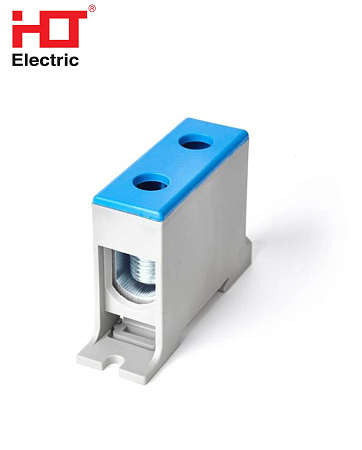

Зажим клеммный КВС предназначен для присоединения вводных медных и алюминиевых проводников.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КВС обеспечивают безопасное соединение медных и алюминиевых проводников.
| Цвет | Синий | |
| Бренд | HLT Electric | |
| Страна происхождения | Китай | |
| Номин. напряжение, В | 660 | EF000228 |
| Номин. ток, А | 320 | EF008250 |
| Количество уровней | 1 | EF002659 |
| Способ монтажа | DIN-рейка, монтажная панель | EF000003 |
| Количество зажимов на 1 полюс | 2 | EF002660 |
| Соединенные внутри уровни (между собой) | Нет | EF002661 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 35-150 | EF007337 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 35-150 | EF007339 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 35-150 | EF007341 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 35-150 | EF007343 |
| Рабочаятемператураокружающейсреды °C | -45°C до +50°C | EF002393 |
| Степень защиты(IP) | IP20 |
- Бренд:
- HLT
- Артикул:
- 081-30-005
pdf
паспорт клемма КВС.pdf
Скачать:
PDF, 370.9 КБ
