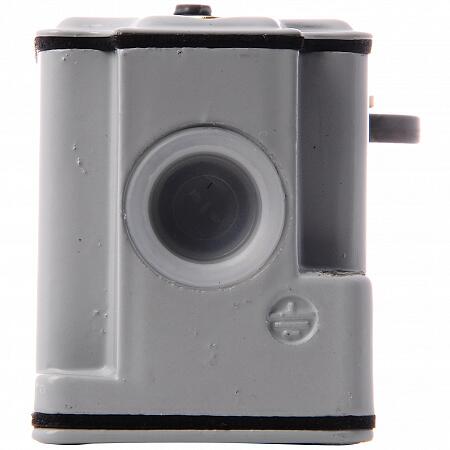

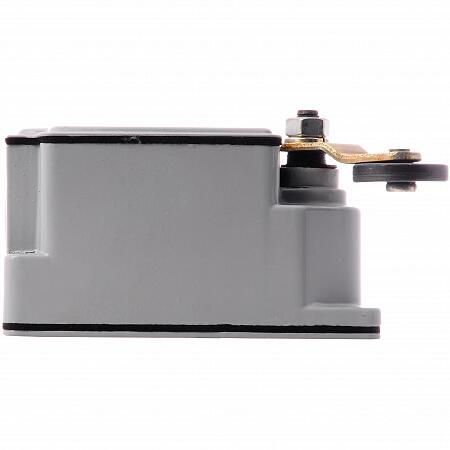

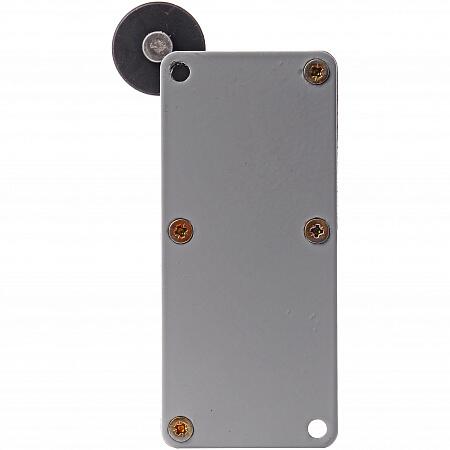

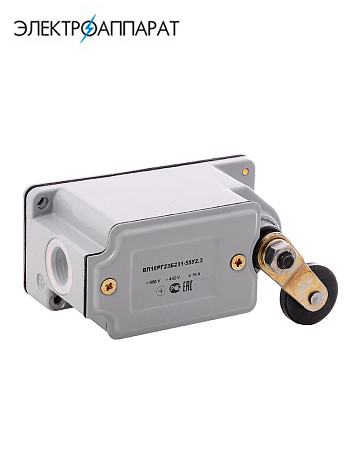

ВП16 выключатели путевые мгновенного действия предназначены для коммутации электрических цепей управления переменного и постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Выключатели ВП16 также используются в непроизводственных целях, в частности для контроля положения объекта, например, кабины лифта или другого помещения.
ВП - выключатель путевой.
16 - условное обозначение серии.
П, Р - индекс модернизации.
Исполнение корпуса по виду ввода проводов:
- Г - с резьбовым неуплотненным вводом;
- Д - с притычным вводом;
- Е - с резьбовым уплотненным вводом.
23 - номинальный ток - 16 А.
Группа коммутационной износостойкости:
- А - 2,5·106 циклов ВО;
- Б - 106 циклов ВО;
- Г - с резьбовым неуплотненным вводом;
- Д - с притычным вводом;
- Е - с резьбовым уплотненным вводом.
Режим работы привода:
- 1 - без самовозврата;
- 2 - с самовозвратом.
Исполнение по виду привода:
- 3 - рычаг с роликом;
- 4 - селективный привод;
- 5 - V-образный рычаг с роликом на каждом плече.
1 - крепление по способу исполнения - базовое.
Степень защиты:
- 54 - IP54;
- 55 - IP55.
У, ХЛ, Т - климатическое исполнение.
2 - категория размещения.
Количество замыкающих или размыкающих контактов:
- 1 - 1з;
- 2 - 2р;
- 3 - 1з.+1р.
П, Р - индекс модернизации.
Исполнение корпуса по виду ввода проводов:
- Г - с резьбовым неуплотненным вводом;
- Д - с притычным вводом;
- Е - с резьбовым уплотненным вводом.
23 - номинальный ток - 16 А.
Группа коммутационной износостойкости:
- А - 2,5·106 циклов ВО;
- Б - 106 циклов ВО;
- Г - с резьбовым неуплотненным вводом;
- Д - с притычным вводом;
- Е - с резьбовым уплотненным вводом.
Режим работы привода:
- 1 - без самовозврата;
- 2 - с самовозвратом.
Исполнение по виду привода:
- 3 - рычаг с роликом;
- 4 - селективный привод;
- 5 - V-образный рычаг с роликом на каждом плече.
1 - крепление по способу исполнения - базовое.
Степень защиты:
- 54 - IP54;
- 55 - IP55.
У, ХЛ, Т - климатическое исполнение.
2 - категория размещения.
Количество замыкающих или размыкающих контактов:
- 1 - 1з;
- 2 - 2р;
- 3 - 1з.+1р.
Технические характеристики ВП16:
Номинальное напряжение:
- постоянного тока - 440 В;
- переменного тока с частотой 50 Гц; 60 Гц - 660 В.
Номинальный тепловой ток - 16 А.
Категория основного применения - АС-11; ДС-11.
Коммутационная износостойкость:
- группы А - не менее 2,5·106 циклов ВО;
- группы Б - не менее 106 циклов ВО.
- постоянного тока - 440 В;
- переменного тока с частотой 50 Гц; 60 Гц - 660 В.
Номинальный тепловой ток - 16 А.
Категория основного применения - АС-11; ДС-11.
Коммутационная износостойкость:
- группы А - не менее 2,5·106 циклов ВО;
- группы Б - не менее 106 циклов ВО.
- Бренд:
- Электроаппарат
- Артикул:
- E0005302
