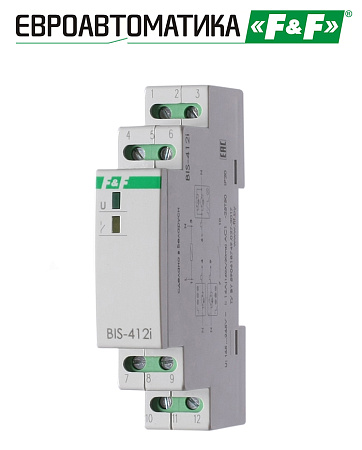

Реле импульсное BIS-412i

Назначение
Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. У реле три независимых входа управления, что позволяет использовать для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе - по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).
Особенности
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- нет память контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms);
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/ выключением электроустановки.
Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью реле является возможность управлять нагрузкой по трем независимым входам управления, которые предназначены:
- включить/выключить нагрузку (контакт 6), управление осуществляется выключателями SB1…SB1n кнопочного типа, параллельно соединенными между собой;
- выключить нагрузку (контакт 9), управление осуществляется выключателем SB3 кнопочного типа;
- включить нагрузку (контакт 4), управление осуществляется выключателем SB2 кнопочного типа.

Артикул	EA01.005.018
Код ETIM	EC000188
Напряжение питания, В	165-265 АС
Максимальный коммутируемый ток, А (AC-1)	16 (120 А/20 мс)
Максимальная мощность нагрузки	см. табл. 1 Руководства
Контакт	1NO
Количество каналов	одноканальное
Напряжение управления	185-265 В AC
Ток управляющего контакта	<5 мА
Память состояния контактов	нет
Индикация включения питания	зеленый светодиод
Индикация включения нагрузки	желтый светодиод
Диапазон рабочих температур	от -25 до +50°С
Потребляемая мощность	0,6 Вт
Коммутационная износостойкость	>100000 циклов
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ)	18х90х65 мм
Тип корпуса	1S
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения	0,4 Нм
Масса	0,062 кг
Монтаж	на DIN-рейку
