Назначение

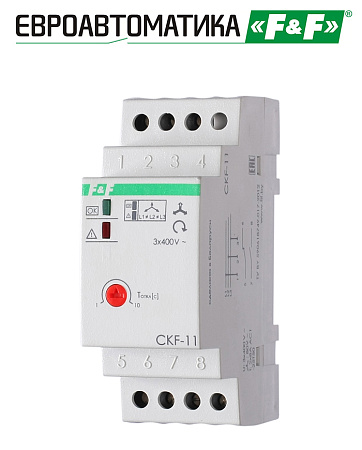

Реле контроля фаз CKF-11 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, превышения или понижения значения напряжения от номинального, нарушения чередования фаз.
Особенности
1.Контроль асимметрии между фазами.
2.Контроль верхнего значения напряжения.
3.Контроль нижнего значения напряжения.
4.Контроль чередования фаз.
Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 7, 8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-11 защищает также от симметричного падения напряжения в фазах.
| Код ETIM | EC001441 |
| Напряжение питания, В | 3x400 |
| Максимальный коммутируемый ток, А | 2х8 АС-1 / 250 В |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Максимальный ток катушки контактора, А | 2 |
| Контакт | 1NO, 1NC |
| Индикация | 2 светодиода |
| Асимметрия напряжения, В | 80 |
| Задержка отключения по асимметрии, регулируемая, с | 1…10 |
| Напряжение отключения при падении напряжения, В | 320 |
| Задержка отключения при падении напряжения, с | 5 |
| Напряжение отключения при повышении напряжения, В | 480 |
| Задержка отключения при повышении напряжения, с | 0,5 |
| Время повторного включения, с | 2 |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1,6 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 2S |
| Монтаж | DIN-рейка 35 мм |
