Назначение
Для защиты трехфазных электродвигателей переменного тока от аварийных режимов работы.
Особенности
Защитные функции:
- защита от частых пусков;
- защита от перегрузки по току;
- защита от перегрева;
- защита от нарушения чередования и слипания фаз;
- защита от обрыва фазы;
- защита от работы при пониженном и повышенном напряжении;
- защита от асимметрии фазных токов;
- защита от асимметрии фазных напряжений;
- защита от токов короткого замыкания;
- защита от потери нагрузки (сухой ход).
Принцип работы

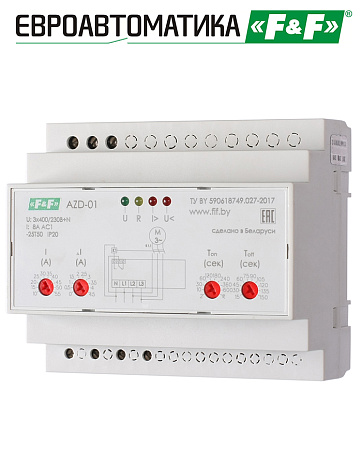

Реле защиты электродвигателей AZD-01 измеряет действующее значение тока потребляемого электродвигателем в рабочем режиме и значение напряжения в трехфазной сети питания. При выявлении аварийных режимов работы электродвигателя, контакт исполнительного реле размыкается и электродвигатель отключается от сети питания.
| Артикул | EA05.004.002 |
| Код ETIM | EC002572 |
| Напряжение питания, В | 50-450+N |
| Диапазон контролируемых токов, А | 10-59,5 |
| Дискретность установки тока (грубо), А | 5 |
| Дискретность установки тока (точно), А | 0,5 |
| Максимальный ток контактов реле, А | 8 AC-1 / 250 В AC |
| Максимальное напряжение контактов реле, В | 400 AC |
| Максимальный ток катушки контактора, А | 2 AC-15 |
| Контакт | 1NO/NC |
| Задержка повторного включения нагрузки (Ton), с | 2...600 |
| Диапазон контролируемых напряжений, В: | |
| - нижний порог | 160 |
| - верхний порог | 260 |
| Допустимая асимметрия фазных напряжений, В | 60 |
| Допустимая асимметрия фазных токов, % | 30 |
| Задержка отключения, с: | |
| - при перегрузке по току (Toff) | токовременная характеристика Руководства (табл. 1) |
| - при асимметрии фазных токов | 4 |
| - при потери нагрузки | 5 |
| - при КЗ в нагрузке | 0,1 |
| - при падении, асимметрии напряжения | 5 |
| - при повышении напряжения | 0,5 |
| - при обрыве фазы | 1 |
| - при нарушении чередования фаз | 0,1 |
| Задержка контроля перегрузки по току, с* | 5 |
| Погрешность измерения, %: | |
| - напряжения | ≤2 |
| - тока | ≤3 |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 105x90x65 |
| Тип корпуса | 6S |
| Масса, кг | 0,341 |
| Монтаж | на DIN-рейке 35 мм |
