Назначение

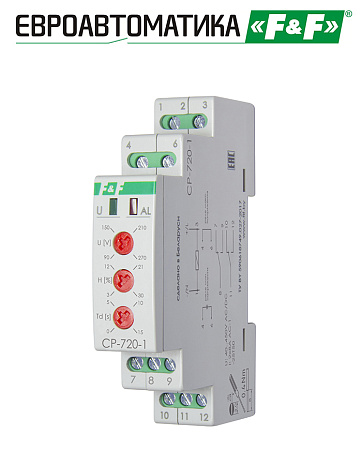

Реле контроля напряжения CP-720-1 предназначено для использования в системах автоматики в качестве устройства реагирующего на отклонения переменного или постоянного напряжения (реле минимального или максимального напряжения).
Особенности
- напряжение питания (контролируемая сеть) 40…450 В AC/DC;
- диапазон уставок напряжений 90..270 В AC/DC;
- гистерезис 3..30 % UH;
- регулируемая задержка отключения <0,1…15 c;
- контакт 2NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания.
Принцип работы
Величина контролируемого напряжения и гистерезис устанавливаются потенциометрами на лицевой панели, также имеется возможность задать задержку срабатывания реле.
Выбор режима работы реле осуществляется перемычкой между клеммами 4-6:
- отсутствует – реле минимального напряжения;
- установлена – реле максимального напряжения
Область применения
Применяется в схемах автоматизации, управления, сигнализации.
| Код ETIM | EC001438 |
| Напряжение питания (контролируемая сеть), В | 40..450 |
| Частота, Гц DC, | 40..60 |
| Максимальный коммутируемый ток, А | 2x8 AC-1 |
| Контакт | 2NO/NC (2 переключающих) |
| Индикация | 2 светодиода |
| Диапазон уставок напряжений (UH), В | 90..270 |
| Гистерезис, % UH | 3..30 |
| Время готовности, с, не более | 0,2 |
| Задержка отключения Td (регулируемая), с* | <0,1..15 |
| Задержка повторного включения, с, не более | 0,2 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 70 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
