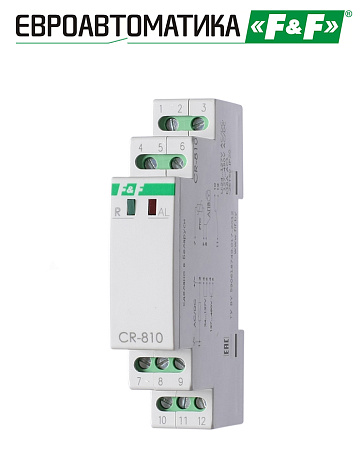

- Бренд:
- Евроавтоматика
- Артикул:
- EA05.002.001
Назначение
Для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).
Особенности:
- Индикация режимов работы;
- Широкий диапазон питающих напряжений;
- Возможность блокировки повторного запуска.
Область применения
Применяется в электроустановках оснащенных датчиками температуры (термисторами).
Принцип работы
Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного включения можно отключить, установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
| Артикул | EA05.002.001 |
| Напряжение питания, В | |
| - перемычка 4-6 установлена | 24...127 AC/DC |
| - перемычка 4-6 отсутствует | 127...450 AC/DC |
| Максимальный коммутируемый ток, А | 16 AС-1 |
| Максимальный ток катушки контактора, А | 3 АС-15 |
| Номинальное напряжение контактов, В | 250 AC |
| Максимальная мощность нагрузки | см. табл. 1 |
| Контакт | 1NO/NC (1 переключающий) |
| Индикация | 2 светодиода |
| Сопротивление петли датчиков, Ом | |
| - контакты реле разомкнуты | <100, >3000 |
| - контакты реле замкнуты | 110...1800 |
| Тип датчиков | PTC термисторы |
| Временные задержки, с | |
| - готовность реле, повторный пуск | 1 |
| -отключение при снижении сопротивления | 0,5 |
| -отключение при повышении сопротивления | 0,5 |
| Количество датчиков | 1...6 |
| Соединение датчиков | последовательное |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 70 |
| Монтаж | на DIN-рейку 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
