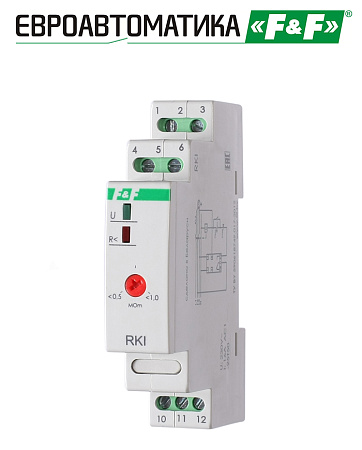

Назначение
Предназначено для контроля сопротивления изоляции в обмотках двигателей, трансформаторов и т.п. в одно и трехфазных сетях переменного тока.
Область применения
Защита промышленных установок, электродвигателей, трансформаторов и другого электрооборудования от включения при повреждении изоляции.
Особенности
- диапазон контроля сопротивления изоляции 0,5…1 мОм;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- максимальный ток нагрузки 16 А.
Принцип работы
Реле контролирует предпусковое состояние сопротивления изоляции электрооборудования по определённым нормативным параметрам, заданным при помощи регулируемого потенциометра. Если параметры изоляции в норме, контакты реле контроля изоляции замкнуты, включение электрооборудования разрешено. При нарушении сопротивления изоляции ниже контролируемого значения, контакты реле размыкаются, включение электрооборудования не производится.
| Код ETIM | EC001444 |
| Напряжение питания, В | 230 AC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальная ток катушки контактора, А | 3 АС-15 |
| Контакт | 1NО/NС |
| Диапазон контроля сопротивления изоляции, мОМ | 0,5…1 |
| Задержка отключения, с | ≤2 |
| Погрешность измерения | ±10% |
| Индикация включения питания | зеленый светодиод |
| Индикация отключения нагрузки | красный светодиод |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,060 |
| Монтаж | на DIN- рейке 35 мм |
