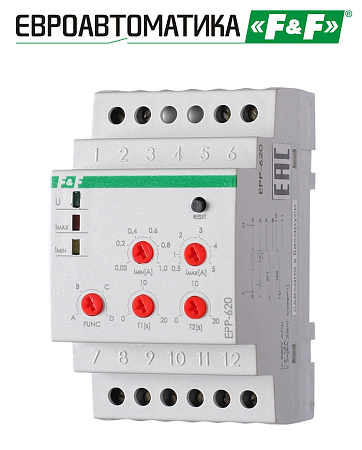

Реле тока EPP-620

Назначение
Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения цепей и источников питания при превышении установленного значения потребляемого тока.
Особенности
- напряжение питания 24…264 В, AC/DC;
- 4 функции, регулируемый порог нижнего IMIN и верхнего IMАХ порогов срабатывания;
- диапазон контролируемых переменных токов 0,02…5 А, при использовании внешнего трансформатора тока >5 A;
- регулируемая задержка включения 0,1…20 секунд 2-х независимых исполнительных реле;
- контакт 2NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 2x8 АС-1.
Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.
Принцип действия
Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе >5А) трансформатора тока. В зависимости от выбранной функции контроля тока (A, B, C, D) по установленным параметрами нижнего IMIN и верхнего IMАХ порогов срабатывания управляет контактами двух независимых реле К1 и К2 (настраиваемая задержка включения в интервале 0,1…20 секунд). При снижении тока относительно нижнего IMIN или верхнего IMАХ порогов срабатывания на величину гистерезиса (10% от установленного контролируемого значения), с задержкой отключения в 0,5 секунд контакты реле К1 и К2 переключатся согласно выбранной функции работы. На лицевой панели реле тока кнопка «RESET» управляет работой реле К1 и К2. При выборе функции «C» нажатие кнопки «RESET» снимет блокировку реле К1, блокирующегося при превышении порога срабатывания тока IMАХ. При выборе функции «D» нажатие кнопки «RESET» снимет блокировку реле К1 только в случае, если Iнагр. > IMIN, а блокировку реле К2 только в случае Iнагр. <  IMАХ. При выборе функции «А» и «В» кнопка «RESET» блокируется. Светодиоды IMIN или IMАХ на лицевой панели реле тока сигнализируют о величине тока ниже IMIN или выше IMАХ от выбранного порога контроля.
