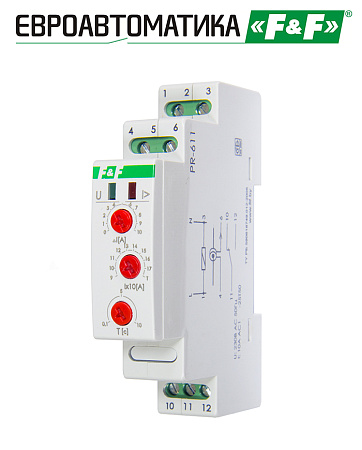

Реле тока PR-611-02 предназначено для защиты трансформаторных подстанций и линий электропередач напряжением 0.4 кВ от однофазных коротких замыканий. Может применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.
Артикул | EA03.004.004 |
Код ETIM | EC001440 |
Напряжение питания, В | 230 АС |
Максимальный коммутируемый ток, А (AC-1) | 10 |
Максимальный ток катушки контактора, А | 2 AC-15 |
Контакт | 1NO/NC |
Количество функций | однофункциональное |
Диапазон контролируемых токов, А | 90…180 |
Дискретность установки тока, А | |
грубо, х10 | 9…17 |
точно, х1 | 0…10 |
Погрешность измерения тока, % | 5 |
Задержка отключения, сек | 0,1…10 |
Задержка повторного включения при снижении тока на 5% от установленного значения, сек | 5 |
Индикация включения питания | зеленый светодиод |
Индикация срабатывания по току | красный светодиод |
Диапазон рабочих температур, °С | -25…+50 |
Степень защиты | IP20 |
Коммутационная износостойкость, циклов | >100000 |
Потребляемая мощность, Вт | 1 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Габариты (ШхВхГ), мм | 18х90х65 |
Подключение | винтовые зажимы 2,5 мм2 |
Момент затяжки винтового соединения, Нм | 0,4 |
Тип корпуса | 1S |
Масса, кг | 0,062 |
Монтаж | на DIN- рейке 35 мм |
