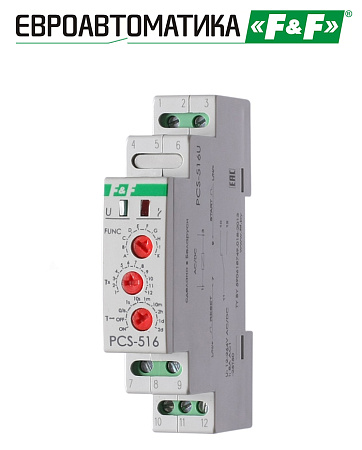

Назначение
Для включения / выключения нагрузки в системах автоматики на заданный отрезок времени. Выдержка времени отсчитывается с момента подачи питания или замыкания (размыкания) управляющего контакта.
Особенности
Многофункциональное (10 функций).
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Принцип работы
Установленные диапазоны времени отсчитываются с момента включения питания. В установленном диапазоне времени при включенном питании реле не реагирует на изменение диапазона отсчитываемого отрезка времени. Работа с измененным диапазоном времени и функции начинается после повторного включения питания или при кратковременном нажатии кнопки RESET после совершения изменений. Если при включенном питании изменяется функция на другую функцию, и при этом нажать кнопку START, то устройство выполнит первоначально установленную функцию, а затем отменит ее (переключит на новую функцию). Очередное нажатие кнопки START вызовет выполнение новой функции
| Код ETIM | EC001669 |
| Напряжение питания, В | 12-264 AC/DC |
| Максимальный коммутируемый ток, А (AC-1) | 8 |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 1NO/NC (1 переключающий) |
| Количество функций | многофункциональное |
| Вход управления | со входом управления |
| Диапазон выдержки времени, с-суток | 0,1...24 |
| Задержка включения, мс не более | 50 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 62 |
| Монтаж | на DIN-рейку |
| Момент затяжки винтового соединения, Нм | 0,4 |
