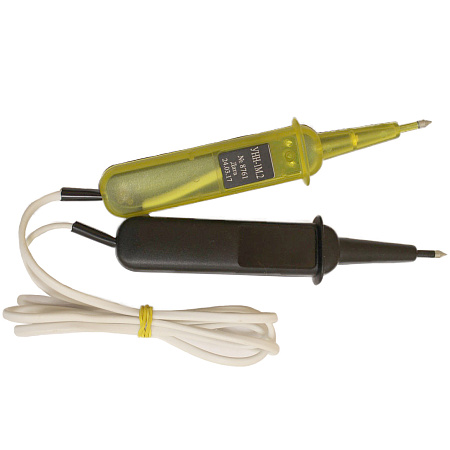

Указатель напряжения УНН-1 до 1000В М2

Указатель низкого напряжения (УНН-1М.2) предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 690В. Указатель имеет световую индикацию.  Отличительной особенностью данного указателя является то, что он не имеет элементов питания  и переключателей, а также повышенную влаго-пылезащищонность.
Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов)
     Условия эксплуатации указателя напряжения:
температура окружающего воздуха от минус 45° до плюс 40° С;
относительная влажность воздуха до 90% при температуре плюс 25° С.
     Устройство относится  к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом  электрических станций, подстанций и распределительных сетей.
Указатель напряжения имеет двухполюсное исполнение и состоит из пластмассового корпуса 1 и щупа 2 с контактами-наконечниками 3. В  корпусе 1 расположены элементы электрической схемы. Корпус и щуп указателя напряжения соединяются между собой гибким проводом 4 с усиленной изоляцией и имеют упоры со стороны контактов-наконечников, которые вставлены в пластиковые трубки, обеспечивающие защиту от напряжения до 1000 В. Светодиоды 5( + относительно корпуса) и 6  ( - относительно корпуса) расположены в корпусе указателя и соответствуют полярности  измеряемых напряжений.
       Определение наличия напряжения производится путем касания контактами-наконечниками 3 токоведущих частей. При  этом  загораются светодиод 5 и 6 (если напряжение переменное),.
Технические данные
Диапазон напряжений, определяемых указателем – от 12 до 690 В.
Величина тока при максимальном значении напряжения не более 10 мА.
Длина гибкого соединительного провода указателя, не менее 1,1 м.
Длина неизолированной части контактов-наконечников, не более 0,007 м.
Время индикации максимально допустимого контролируемого напряжения
не более одной мин.
Габаритные размеры указателя, мм, не более:
      -  корпуса  - 160 х 32 х 23 мм
      -  щупа - 160 х 32 х 23 мм
Масса прибора не более  0,1кг
Определение наличия напряжения УНН-1 производить путем касания контактами - наконечниками токоведущих частей. Свечение обоих светодиодов свидетельствует о наличии напряжения переменного тока, свечение одного из них определяет наличие напряжения постоянного тока, причем светящийся светодиод соответствует положительному потенциалу.
