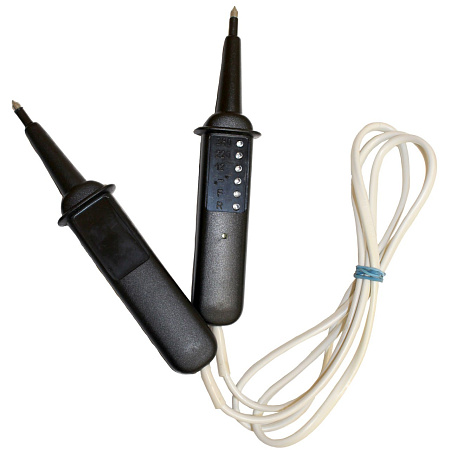

Указатель низкого напряжения УНН П 12-380 со звуком

Указатель низкого напряжения (УНН П 12-380 ) предназначен для определения наличия или отсутствия напряжения, постоянного и переменного тока от 12 до 380В Указатель имеет световую и звуковую индикацию,  определяет полярность постоянного и фазу переменного напряжения, а также целостность электрических цепей сопротивлением не более 50 кОм (режим звуко-световой прозвонки). Отличительной особенностью данного указателя является то, что он не имеетэлементов питания  и переключателей.

Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками. Работа устройства основана на протекании активного тока и визуальной (свечение светодиодов) и звуковой индикации напряжения. Звуко-световая прозвонка осуществляется от энергии накопительного конденсатора и не имеет гальванических элементов питания.

Технические данные

1. Диапазон напряжений, определяемых указателем – от 12 до 380 В.
2. Величина тока при максимальном значении напряжения не более 10 мА.
3. Максимальное сопротивление внешней цепи, при котором обеспечивается

прозвонка – 50 кОм.

1. Время сохранения работоспособности указателя в режиме прозвонки после одной зарядки не менее 48 часов.
2. Время непрерывного звучания сигнала при нулевом сопротивлении

измеряемой цепи от одной зарядки  не менее 3 мин.

1. Количество замкнутых цепей, которые можно прозвонить от одной зарядки,

не менее 300.

1. Длина гибкого соединительного провода указателя,не менее 1,1 м.
2. Длина неизолированной части контактов-наконечников, не более 0,007 м.
3. Время зарядки конденсатора для прозвонки не более 1 мин.
4. Время индикации максимально допустимого контролируемого напряжения

 не более одной мин.

1. Габаритные размеры указателя, мм, не более:
