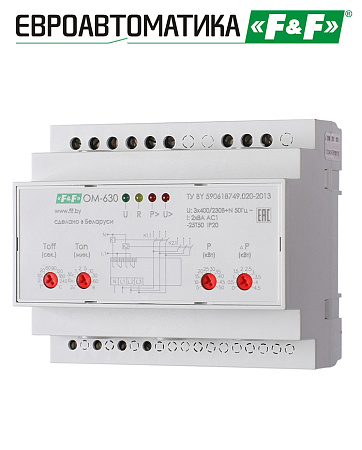

Назначение
Для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Область применения
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Особенности
•Отключение нагрузки (потребителя) при обрыве нулевого провода.
• Защита от повышения и понижения напряжения в сети питания.
• Защита от перегрузки и короткого замыкания.
• Выбор варианта определения значения отключаемой мощности:
- суммарно;
- суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Принцип действия
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
| Код ETIM | EC001443 |
| Напряжение питания, В | 3х(50...450) + N |
| Диапазон контролируемой мощности, кВт | 5-50 |
| Дискретность установки мощности (грубо), кВт | 5 |
| Дискретность установки мощности (точно), кВт | 0,5 |
| Задержка отключения при перегрузке по мощности (Toff), с | 1...240 |
| Задержка повторного включения нагрузки (Ton), с | 2...3600 |
| Диапазон контролируемых напряжений, В: | |
| - нижний | 160 |
| - верхний | 260 |
| Время срабатывания, с: | |
| - для нижнего порога | 10 |
| - для верхнего порога | 0,5 |
| Задержка отключения при перегрузке по току, с | 0,1 |
| Максимальный ток контактов реле, А | 2х8 AC-1 / 250 В AC |
| Максимальный ток катушки контактора, А | 2х2 AC-15 |
| Контакт | 2NO/NC |
| Погрешность измерения, %: | |
| - напряжения в диапазоне 50...300 В | 2 |
| - тока в диапазоне 3...100 А * | 3 |
| *При токах более 180 А погрешность измерения возрастает до 10%. | |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5мм2 |
| Момент затяжки винтового соединения, Hм | 0,5 |
| Габариты (ШхВхГ), мм | 105x90x65 |
| Тип корпуса | 6S |
| Масса, г | 341 |
| Монтаж | на DIN-рейке 35 мм |
- Бренд:
- Евроавтоматика
- Артикул:
- EA03.001.007
