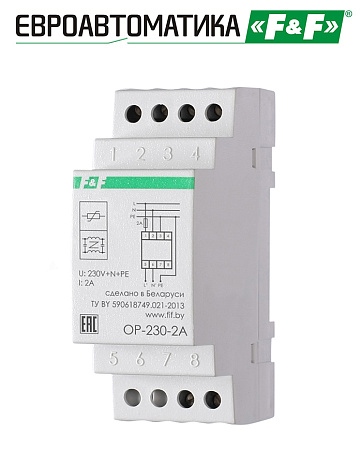

Назначение
Предназначен для защиты электрооборудования в сетях питания переменного тока от индустриальных радиочастотных помех и импульсных перенапряжений.
Особенности
- защита электрооборудования от действия помех в сети;
- защита сети от эмиссии помех подключенного работающего электрооборудования;
- ослабление импульсных помех;
- подавление высокочастотных помех.
Область применения
Для защиты электрооборудования от импульсные помех и переходных процессов в электрической сети, создаваемых работой промышленных электроустановок.
Принцип работы
Фильтр состоит из LC-фильтра, ослабляющего ВЧ-помехи в диапазоне частот 0,05-30 МГц, и варисторов, ограничивающих импульсные перенапряжения на безопасном для электрооборудования уровне. Фильтр ослабляет как дифференциальные, так и синфазные помехи, наведенные на линию питания от генераторов, преобразователей, источников питания и т.д.
| Артикул | EA10.001.002 |
| Код ETIM | EC002564 |
| Номинальное напряжение, В / Гц | 230 / 50 |
| Максимальное рабочее напряжение, В / Гц | 255 / 50 |
| Номинальный ток нагрузки, А | 2 |
| Диапазон фильтрации, МГц | 0,05-30 |
| Ослабление помех в диапазоне фильтрации, дБ* | 30-60 |
| Напряжение срабатывания варисторной защиты, В: | |
| - клеммы L-N | 275 |
| - клеммы L-PE, N-PE | 680 |
| Перенапряжение: импульс 8/20 μs / импульс 1,2/50 μs, кВ: | |
| - клеммы L-N | 1,25/4,4 |
| - клеммы L-PE, N-PE | 1,5/4,4 |
| Задержка срабатывания, нс | 25 |
| Ток потребления (клеммы L-N), мА** | 0,5 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Габариты (ШхВхГ), мм | 35x90x65 |
| Тип корпуса | 2S |
| Масса, кг | 0,105 |
| Монтаж | на DIN-рейку 35 мм |
