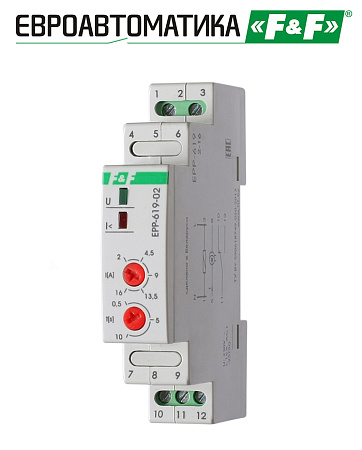

Реле тока EPP-619-02

Назначение
Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.
Особенности
- напряжение питания 230 В, 50 Гц;
- диапазон контролируемых токов 2…16 А;
- регулируемая задержка отключения 0,5…10 секунд;
- контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.
Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.
Принцип действия
Реле тока измеряет ток в контролируемой цепи с помощью внутреннего трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения, при этом происходит замыкание контакта 11-12. При восстановлении параметров тока и снижении  на 10% от установленного значения, реле тока с задержкой в 0,5 секунд срабатывает и переключает контакт в исходное положение - контакты 11-12 размыкаются.

Артикул	EA03.004.014
Код ETIM	EC001440
Напряжение питания, В	230 АС
Максимальный коммутируемый ток, А (AC-1)	16
Максимальный ток катушки контактора, А	3 AC-15
Контакт	1NO/NC
Количество функций	однофункциональное
Диапазон контролируемых токов, А	2…16
Погрешность измерения тока, %	5
Задержка отключения, сек	0,1…10
Задержка повторного включения при снижении тока на 10% от установленного значения, сек	0,5
Диаметр сквозного отверстия измерительной цепи, мм	5
Диапазон рабочих температур, °С	-25…+50
Степень защиты	IP20
Коммутационная износостойкость, циклов	>100000
Потребляемая мощность, Вт	0,5
Степень загрязнения среды	2
Категория перенапряжения	III
Габариты (ШхВхГ), мм	18х90х65
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	1S
Масса, кг	0,062
Монтаж	на DIN- рейке 35 мм
