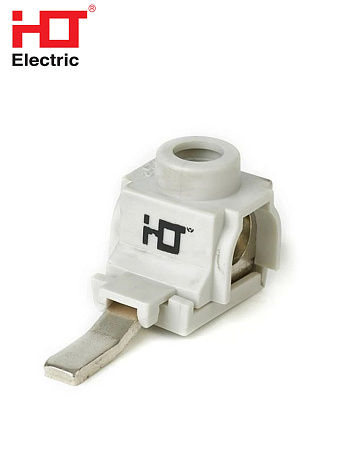

Назначение：
Предназначены для создания проходных соединений групп автоматических выключателей, подключения питания к соединительным шинам и клеммным зажимам модульных аппаратов в электрощитах и электроустановках напряжением до 400 Вт.
Применение:
• В электрощитах;
• В промышленных установках
Материалы：
Корпус выполнен из не поддерживающего горение полиамида РА-66;
Токоведущая часть выполнена из меди;
Винтовой зажим выполнен из латуни.
Преимущества:
Удобное присоединение проводников к клеммным зажимам модульных аппаратов при использовании соединительных шин.
Плоский вывод клеммы обеспечивает надежный электрический контакт с выводом соединительной шины.
Возможность подведения проводников большого сечения до 25мм².
Предназначены для создания проходных соединений групп автоматических выключателей, подключения питания к соединительным шинам и клеммным зажимам модульных аппаратов в электрощитах и электроустановках напряжением до 400 Вт.
Применение:
• В электрощитах;
• В промышленных установках
Материалы：
Корпус выполнен из не поддерживающего горение полиамида РА-66;
Токоведущая часть выполнена из меди;
Винтовой зажим выполнен из латуни.
Преимущества:
Удобное присоединение проводников к клеммным зажимам модульных аппаратов при использовании соединительных шин.
Плоский вывод клеммы обеспечивает надежный электрический контакт с выводом соединительной шины.
Возможность подведения проводников большого сечения до 25мм².
| Цвет | Белый | |
| Код класса ETIM | EC000903 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | КВМ 4 | |
| Макс. допустимый ток Ie, А | 100 | EU570459 |
| Номин. (расчетное) напряжение, В | 230 | EF000228 |
| Материал изоляции корпуса | Термопласт | EF007543 |
| Способ монтажа | Непосредственная установка | EF000003 |
| Количество уровней | 1 | EF002659 |
| Количество зажимов на 1 уровень | 1 | EF002660 |
| Класс негорючести изоляц. материала согл. UL94 | V1 | EF002521 |
| Позиция соединения | боковой ввод | EF008219 |
| Тип компонента | Прочее | EF002548 |
| Тип электрич. соединения 2 | Прочее | EF002527 |
| Тип электрич. соединения 1 | Прочее | EF002526 |
| Требуется торцевая пластина | Нет | EF002525 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 4 | EF007343 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 4 | EF007337 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 4 | EF007341 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 4 | EF007339 |
| Проверено на взрывобезопасность по версии "Ex e" | Нет | EF008498 |
| Степень защиты(IP) | IP20 | EF005474 |
| Рабочая температура окружающей среды °C | -20°C до +50°C | EF002393 |
- Бренд:
- HLT
- Артикул:
- 081-13-040
pdf
КВМ.pdf
Скачать:
PDF, 151.7 КБ
