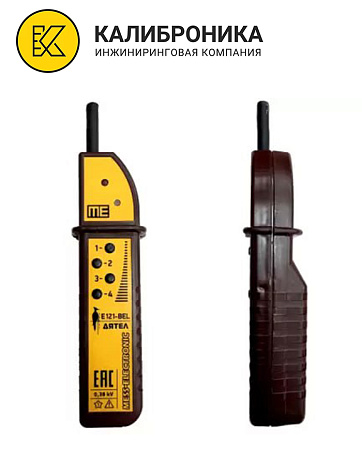

Сигнализатор скрытой проводки E121-BEL Дятел

Е121 ДЯТЕЛ сигнализатор скрытой проводки предназначен для:

• проверки правильности фазировки бытовых электросчетчиков без снятия пломб и защитных крышек;
• обнаружения скрытой проводки;
• бесконтактного обнаружения фазного провода, как на изолированных, так и на неизолированных токоведущих участках электрических сетей переменного тока;
• определения обрывов в проводах, находящихся под напряжением;
• проверки исправности предохранителей, плавких вставок;
• выявления оборудования с обрывом проводов заземления или зануления.

Область применения

• Сигнализатор скрытой проводки Е121-BEL (Дятел) будет полезен  при обслуживании электросчетчиков, электроустановок и электрических сетей различного назначения.
• Сигнализатор имеет режим самоконтроля, заключающийся в том, что при нажатии на кнопку любого диапазона сигнализатор издает короткий звуковой и световой сигналы.
• Сила тока, потребляемого сигнализатором от источника питания не более 10 мА.
• Габаритные размеры сигнализатора – не более 210 мм х 80 мм х 45 мм.
• Масса сигнализатора – не более 0,25 кг
• Срок службы сигнализатора – не менее 10 лет.

Особенности

Принцип действия сигнализатора скрытой проводки Е121-BEL основан на использовании электростатической индукции в переменном электрическом поле, возникающем вокруг токоведущего проводника. При помещении в электрическое поле антенны сигнализатора, в ней наводится ЭДС, пропорциональная напряжению на токоведущем проводнике. Из антенны сигнал поступает на электронную схему прибора, которая формирует прерывистые звуковые сигналы интенсивностью пропорциональной наводимой ЭДС.

Электрическая изоляция между антенной и частью корпуса сигнализатора до ограничительного ребра (обернутого, например, токопроводящей фольгой) выдерживает в течение 1 минуты действие испытательного напряжения переменного тока синусоидальной формы частотой (50 ± 1) Гц, среднеквадратичным значением 1 кВ. Сопротивление изоляции между антенной и частью корпуса сигнализатора до ограничительного ребра,  измеренное при напряжении постоянного тока 500 В — не менее 40 МОм.

Для устранения возможных помех при поиске проводника следует приложить руку к исследуемой поверхности вблизи сигнализатора. Если искомого проводника рядом или под рукой нет, сигнализатор не будет издавать никаких сигналов.

Точность локализации токопроводящего провода зависит от влажности и материала среды, в которой он проходит. Обнаружение проводов в железобетонной стене или в заземленном экране может быть затруднено.

Сигнализатор скрытой проводки Е121-BEL в упаковке изготовителя должен храниться при температуре окружающего воздуха от 5 °С до 40 °С и относительной влажности воздуха до 80 % при температуре 25 °С. В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других примесей, взывающих коррозию.

Технические характеристики сигнализатора скрытой проводки Е121-BEL (Дятел)

Сигнализатор скрытой проводки Е121-BEL обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 380 В промышленной частоты без электрического контакта с проводником.

Прибор имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником и издает световой и звуковой сигналы при расположении антенны сигнализатора на расстоянии от проводника в соответствии с таблицей.

Диапазон чувствительности Расстояние кончика антенны до проводника, находящегося под напряжением, мм «1» от 0 до (10 ± 5) «2» от 0 до (100 ± 50) «3» от 0 до (300 ± 150) «4» от 0 до (700 ± 350)

Комплектация сигнализатора скрытой проводки Е121-BEL (Дятел)

• Сигнализатора скрытой проводки Е121-BEL (Дятел) - 1 шт;
• Паспорт - 1 экз;
• Чехол - 1 шт;
• Элемент питания 6F22 - 1 шт.
