В электротехнике используются различные обозначения, включающие буквы и цифры. Они помогают расшифровать характеристики кабелей, проводов, автоматических выключателей, маркировку розеток, ламп, электродвигателей и других устройств. Разберем основные обозначения, их значения и примеры.
Что обозначают буквы L и N в электрике?
При работе с электрическими сетями и оборудованием можно часто встретить обозначения L и N. Эти буквы обозначают провода в электропроводке и помогают правильно подключить розетки, выключатели, осветительные приборы и другие устройства.
Что означает буква L?
L (от англ. Line или Live) – это фазный провод, по которому подается напряжение.
Основные характеристики фазного провода:
- Опасен при прикосновении, так как на нем находится потенциал сети (220В или 380В).
- Используется для подачи электроэнергии к нагрузке (лампе, розетке, прибору).
- В однофазной сети (220В) присутствует один фазный провод, а в трехфазной (380В) – три (L1, L2, L3).
- В щитках и распределительных коробках чаще всего имеет коричневый, черный или серый цвет (но возможны и другие вариации).
Что означает буква N?
N (от англ. Neutral) – это нулевой (нейтральный) провод, который служит для замыкания электрической цепи.
Основные характеристики нулевого провода:
- Не находится под напряжением относительно земли.
- Завершает электрическую цепь, обеспечивая возврат тока к источнику.
- Чаще всего имеет синий или голубой цвет.
- В однофазных и трехфазных сетях подключается к нейтрали трансформатора или генератора.
Обозначение (PE) в электрике
В электрике, помимо фазного (L) и нулевого (N) проводов, используется заземляющий провод, обозначаемый как PE (Protective Earth). Он играет важную роль в защите человека и оборудования от поражения электрическим током и короткого замыкания.
Что означает PE?
PE – это провод, который соединяет корпус электроприбора с землей для защиты от утечек тока.
Основные характеристики заземления:
- Не участвует в передаче электроэнергии, а выполняет исключительно защитную функцию.
- Цвет изоляции – желто-зеленый (согласно международным стандартам).
- Подключается к металлическим корпусам приборов, электрощитам, розеткам, защищая их от пробоя фазы на корпус.
- В случае замыкания на корпус ток уходит в землю, срабатывает автоматический выключатель или УЗО (устройство защитного отключения), предотвращая поражение человека электрическим током.
Где используется PE?
Заземляющий провод обязательно присутствует в системах электроснабжения современных зданий и оборудования. Он встречается:
- В трехжильных проводах (L, N, PE) – для подключения бытовых розеток и техники.
- В электрощитах – соединяется с шиной заземления.
- В промышленных установках – обеспечивает защиту от высоких напряжений и электромагнитных помех.
- В розетках с заземлением – подключается к специальному контакту.
Маркировка кабелей и проводов
На изоляции проводов и кабелей указываются буквенные и цифровые обозначения, которые информируют о материале жил, конструкции изоляции и назначении.
Основные обозначения кабелей:
А – алюминиевая жила (если отсутствует — медная)
В – виниловая изоляция (ПВХ)
Г – гибкий
К – контрольный кабель
Шв – защитная оболочка из шланга (резины)
Пример расшифровки:
Кабель ВВГ-3×2,5
В – виниловая изоляция
В – оболочка из ПВХ
Г – гибкий
3×2,5 – три жилы сечением 2,5 мм²
Такой кабель используется для проводки в доме и подключения розеток и освещения.

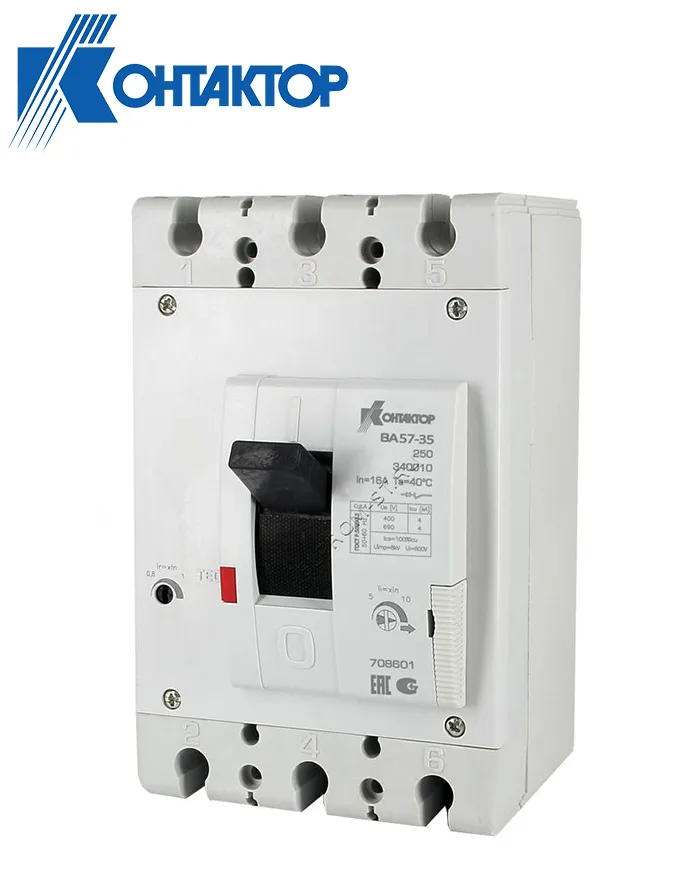

Обозначения автоматических выключателей
Автоматические выключатели (автоматы) имеют буквенные и числовые обозначения, которые помогают понять, для чего они предназначены.
Классификация автоматов по характеристике срабатывания:
B – срабатывает при превышении номинала в 3-5 раз (для домашней проводки)
C – срабатывает при превышении в 5-10 раз (для квартир, офисов, гаражей)
D – срабатывает при превышении в 10-20 раз (для промышленных установок)
Пример расшифровки:
Автомат C16
C – тип срабатывания (для квартирной сети)
16 – номинальный ток 16 А
Такой автомат подходит для защиты розеточных групп в квартире.
Маркировка розеток и вилок
Розетки и вилки также имеют маркировку, указывающую их характеристики.
16A – максимальный ток нагрузки 16 ампер
250V – максимальное напряжение 250 вольт
IP44 – пыле- и влагозащита (подходит для улицы)
Schuko – европейский стандарт заземления
Пример:
Розетка 16A, 250V, IP44 предназначена для подключения мощных приборов в условиях повышенной влажности (ванная, улица).
Маркировка лампочек
На лампах можно встретить такие обозначения:
E – цоколь с резьбой (E27 – стандартный цоколь для бытовых ламп)
G – штырьковый цоколь (G9 – компактные галогенные лампы)
A – форма лампы (A60 – классическая лампа накаливания)
W – мощность в ваттах (9W – светодиодная лампа мощностью 9 Вт)
K – цветовая температура (4000K – нейтральный белый свет)
Пример расшифровки:
LED E27 9W 4000K – светодиодная лампа с цоколем E27, мощностью 9 Вт, цветом 4000K (нейтральный белый).
Маркировка электродвигателей
Электродвигатели имеют сложную маркировку, включающую буквенные и цифровые значения.
1,5 кВт – мощность двигателя
380V – рабочее напряжение
IP54 – класс защиты от пыли и влаги
50 Гц – частота сети
3000 об/мин – скорость вращения ротора
Пример:
Электродвигатель 1,5 кВт, 380V, 50 Гц, IP54 – используется для промышленного оборудования с трехфазным питанием.
Главное, что нужно помнить:
- Кабели маркируются по типу жил, изоляции и конструкции.
- Автоматы имеют обозначение номинального тока и характеристики срабатывания.
- Розетки указывают допустимый ток и уровень защиты.
- Лампочки имеют маркировку по типу цоколя, мощности и цветовой температуре.
- Электродвигатели обозначаются мощностью, напряжением и степенью защиты.
Буквенно-цифровая маркировка в электрике несет важную информацию о характеристиках кабелей, автоматов, розеток, ламп и электродвигателей. Зная эти обозначения, можно правильно подобрать электропроводку, защитные устройства и осветительное оборудование для дома, офиса или производства!
