Промежуточные реле – это небольшие, но крайне важные устройства в электрических схемах. Даже если вы не профессионал в электрике, вы сталкивались с их работой: реле позволяет включать свет, управлять бытовыми приборами или промышленными механизмами, при этом защищая цепь управления.

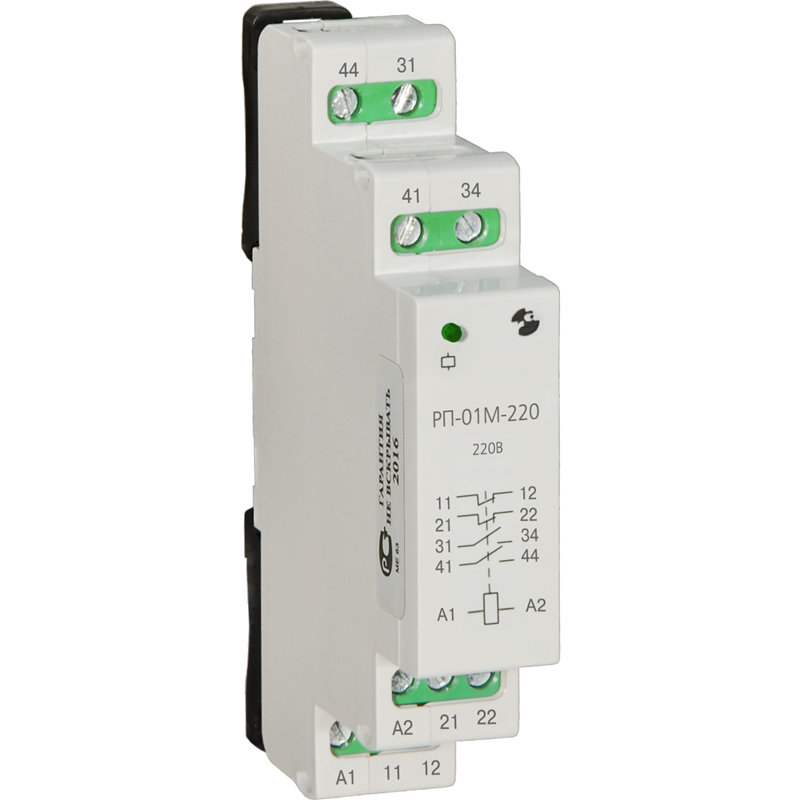

Что такое промежуточное реле?
Промежуточное реле – это устройство, которое передаёт сигнал между цепями и управляет нагрузкой с помощью небольшого управляющего сигнала. Проще говоря, оно позволяет слабому электричеству включать более мощные приборы, такие как электродвигатели или контакторы.
Главная особенность реле в том, что оно разделяет силовую цепь и цепь управления, обеспечивая безопасность работы схемы. Кроме того, реле может выполнять логические функции, дублировать сигналы на несколько устройств и разрывать цепь при авариях или перегрузках.
Принцип работы
Работа реле зависит от типа устройства. В электромагнитных реле на катушку подаётся управляющее напряжение, которое создаёт магнитное поле. Магнит притягивает якорь, который замыкает или размыкает контакты. Когда сигнал отключается, пружина возвращает якорь в исходное положение.
В твердотельных (полупроводниковых) реле нет механических контактов. Переключение нагрузки происходит с помощью полупроводниковых элементов – тиристоров или симисторов. Это делает реле быстрым, бесшумным и долговечным.
Таким образом, промежуточное реле действует как связующее звено между управляющей схемой и нагрузкой, позволяя безопасно и эффективно управлять электричеством.

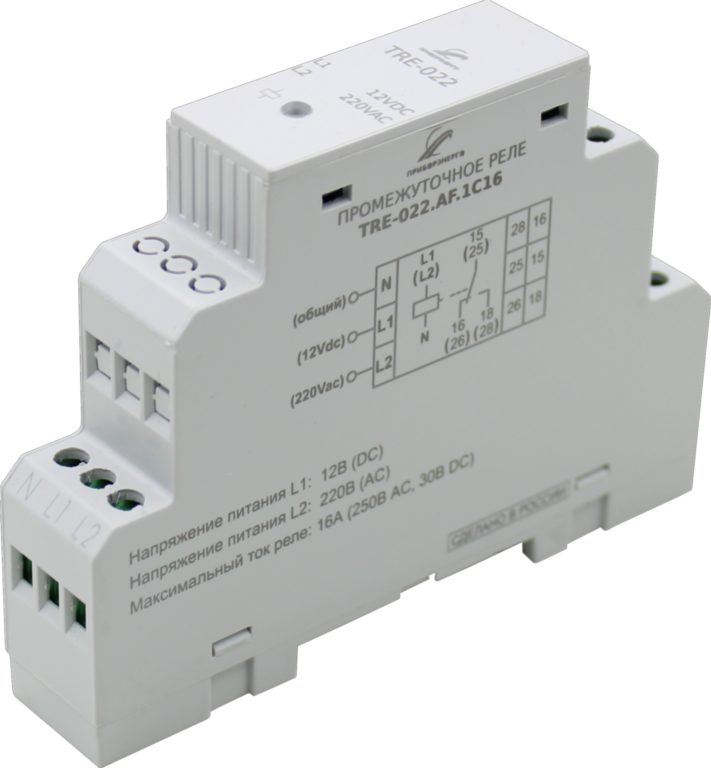

Внутреннее устройство
Реле состоит из нескольких ключевых элементов:
- Катушка, которая создаёт магнитное поле при подаче напряжения;
- Якорь - это подвижная часть, замыкающая или размыкающая контакты;
- Контакты, которые могут быть нормально разомкнутыми (NO), нормально замкнутыми (NC) или переключающими (COM);
- Пружина, возвращающая якорь в исходное положение;
- Корпус, защищающий устройство от влаги, пыли и механических повреждений.
Виды и классификация
Промежуточные реле делят на типы в зависимости от их принципа действия и функционального назначения.
1. По принципу действия:
- Электромагнитные реле – классические устройства с катушкой и якорем. При подаче напряжения якорь замыкает или размыкает контакты. Надёжны и подходят для большинства бытовых и промышленных схем.
- Полупроводниковые (твердотельные) реле – без механических контактов, включение нагрузки происходит с помощью тиристоров или симисторов. Быстрые, бесшумные и долговечные, хорошо подходят для частого включения.
- Индукционные реле – работают по принципу электромагнитной индукции, срабатывают при изменении тока, напряжения или частоты, часто используются в измерительных схемах.
- Магнитоэлектрические реле – подвижный элемент вращается в магнитном поле, обеспечивая точное и плавное управление, применяются в системах контроля и сигнализации.
- Поляризационные реле – реагируют на полярность напряжения, срабатывают только при правильной подаче, используют в постоянном токе, телекоммуникациях и специальных промышленных системах.
2. По назначению:
- Логические реле выполняют функции «И», «ИЛИ», «НЕ» и позволяют управлять нагрузкой на основе нескольких сигналов одновременно.
- Измерительные реле срабатывают при заданных параметрах цепи – токе, напряжении, частоте или мощности, обеспечивая контроль и защиту оборудования.
- Комбинированные реле совмещают функции нескольких типов, что удобно для сложных автоматизированных систем.
3. По типу подключения:
- Первичные – подключаются напрямую в цепь и управляют нагрузкой без дополнительных элементов.
- Вторичные – подключаются через индуктивную или мостовую связь, обеспечивая дополнительную развязку между цепями.
Где применяются промежуточные реле?
Эти устройства находят применение почти везде, где есть электрические цепи. В промышленности реле управляют пускателями, электродвигателями и контакторами, выполняя роль посредника между цепями управления и мощной нагрузкой. В электроэнергетике реле используются в релейной защите и автоматическом вводе резерва.
В быту реле включают освещение, управляют бытовыми приборами и системами отопления. В транспорте они контролируют сигнализацию, двери и освещение, а в телекоммуникациях помогают безопасно передавать сигналы между устройствами.
Как выбрать реле?
Выбор реле зависит от того, какую нагрузку оно будет управлять и в каких условиях работать. Основные параметры, на которые стоит обратить внимание:
- Тип тока: для постоянного тока (DC) обычно используют реле с номинальным напряжением 12, 24, 48, 110 или 220 В.
- Рабочее напряжение катушки: катушки рассчитаны на определённое напряжение.
- Количество и тип контактов, максимальный ток: обычно реле имеют 1–8 контактов.
- Коммутируемая мощность: рассчитывается как произведение допустимого тока на напряжение.
- Эксплуатационные условия: температура, влажность, вибрация и пыль.
- Скорость срабатывания и ресурс: электромагнитные реле срабатывают за 5–20 мс, твердотельные – за 0,5–2 мс.
Подключение и проверка работы
Подключение реле начинается с подачи питания на катушку. После этого управляющий сигнал замыкает или размыкает контакты, а нагрузка получает питание. Важно подключать контакты согласно их типу – NO, NC или COM. После подключения нужно проверить работу реле: при подаче сигнала контакты должны корректно замыкаться или размыкаться.
Заключение
Промежуточное реле – незаменимый элемент электрических цепей. Оно позволяет управлять мощными нагрузками с помощью слабого сигнала, выполняет функции защиты, дублирует сигналы и может использоваться для реализации логических схем. Понимание принципа работы, устройства и способов подключения поможет выбрать подходящую модель для любой системы – будь то бытовая автоматика или промышленная установка.
