Как выбрать сечение кабеля: расчёт по мощности, току и нагрузке

При выборе сечения кабеля не стоит надеяться на принцип «чем толще, тем надёжнее». Слишком тонкий проводник перегревается, плавит изоляцию и становится причиной пожара. Слишком толстый — лишние деньги на меди и неоправданно сложный монтаж. Задача в том, чтобы найти сечение, при котором кабель спокойно держит рабочий ток, не нагревается выше допустимого предела и переживает кратковременные перегрузки. Ниже — практическая методика, которую используют при расчёте кабельных линий.

С чего начинается расчёт: мощность, ток, напряжение

Первое, что нужно определить, — какой ток пойдёт по кабелю. Сечение подбирается именно по току, а мощность — лишь промежуточный параметр, через который мы к этому току приходим.

Для однофазной сети 220 В ток рассчитывается по формуле:

I = P / (U × cos φ)

Для трёхфазной сети 380 В:

I = P / (√3 × U × cos φ), где

• I — ток в амперах
• P — мощность в ваттах
• U — напряжение
• cos φ — коэффициент мощности

Для бытовой нагрузки (лампы, розетки, нагреватели) cos φ обычно принимают равным 1. Для электрического двигателя, насосов и оборудования с индуктивностью он составляет 0,7–0,85 — это нужно учитывать, иначе расчётный ток окажется заниженным.

Простой ориентир для бытовой сети

Чтобы не считать каждый раз вручную, для сети 220 В удобно держать в голове грубое соотношение: каждые 220 Вт нагрузки дают примерно 1 А тока. То есть электрочайник на 2200 Вт потребляет около 10 А, а варочная панель на 7 кВт — порядка 32 А. Это прикидка «на пальцах», но она помогает быстро оценить порядок величин перед точным расчётом.

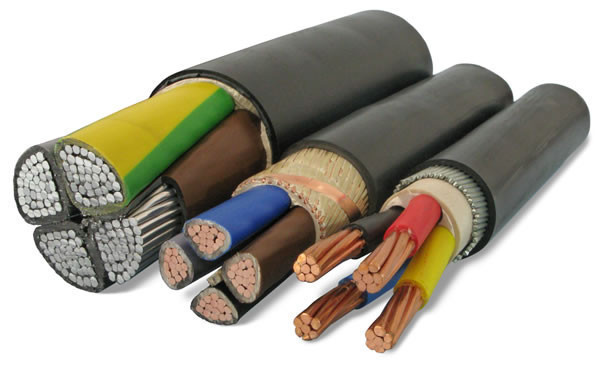

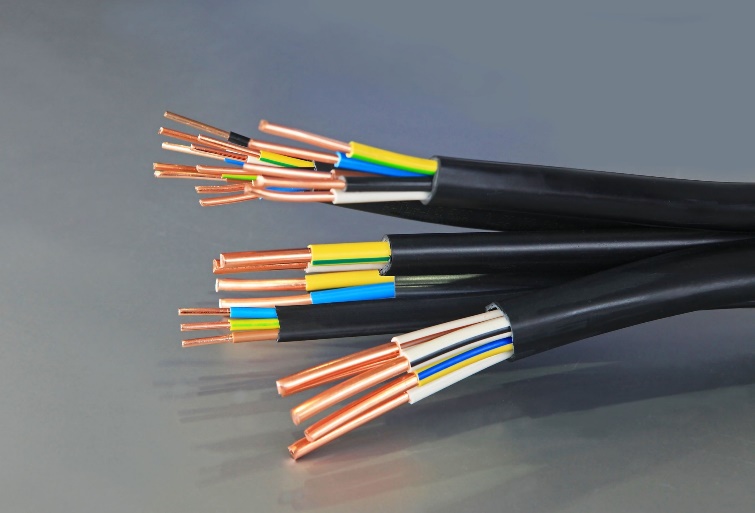

Медь или алюминий: что выбрать

Материал жил влияет и на сечение, и на удобство монтажа. Здесь есть устойчивая практика:

• для квартиры — медь: она дороже, но гибче, держит больший ток при меньшем сечении, с ней проще работать в подрозетниках и распаечных коробках;
• для частного дома и больших мощностей — чаще берут алюминий: при равной нагрузке он дешевле;
• для кабелей большого сечения — алюминий ещё и практичнее: толстая медная жила жёсткая и плохо гнётся, алюминиевая укладывается легче.

При равном сечении алюминий держит ток примерно на 25–30% ниже медного, поэтому его всегда берут на ступень-две толще.

Таблица сечений по току и мощности

Ниже — рабочая таблица для медных и алюминиевых кабелей при типовых условиях прокладки. Значения ориентированы на ПУЭ-7. Для алюминия при том же сечении допустимый ток ниже на 25–30%, поэтому алюминиевый кабель всегда берут толще медного.

Медные жилы

Алюминиевые жилы

Алюминий обычно начинают применять от сечения 2,5 мм² и выше — более тонкая алюминиевая жила хрупкая и ненадёжна в контактах, поэтому в бытовой проводке тонкие линии (освещение, розетки) ведут медью.

Почему нельзя выбирать только по току?

Длительно допустимый ток из таблицы — это база, но не финал. На реальную токовую нагрузку влияет несколько поправочных факторов, которые легко упустить.

• Способ прокладки. При открытой прокладке провод лучше отводит тепло, чем линия, скрытая в стене или помещённая в гофру. В трубе, коробе или слое утеплителя охлаждение становится хуже, поэтому допустимую нагрузку нужно снижать.
• Группировка кабелей. Когда несколько линий лежат в одном пучке или лотке, они греют друг друга. На каждый дополнительный кабель вводится понижающий коэффициент.
• Температура среды. Табличные значения допустимого тока рассчитаны для определённых условий окружающей среды. В жарком техпомещении или на чердаке летом допустимый ток падает.
• Длина линии и падение напряжения. На длинных трассах сечение приходится увеличивать, чтобы потери напряжения не превысили допустимые 3–5%. Иначе на конце линии техника недополучит питание.

Согласование с автоматом защиты

Кабель и автоматический выключатель — единая связка. Главное правило: автомат защищает провод, а не наоборот. Поэтому номинал автомата должен быть меньше длительно допустимого тока кабеля, чтобы при перегрузке сработала защита, а не начала плавиться изоляция.

Типовое соответствие для бытовой проводки выглядит так:

• освещение — кабель 1,5 мм² и автомат 10 А;
• розеточные группы — кабель 2,5 мм² и автомат 16 А;
• мощная техника (бойлер, кондиционер) — кабель 4 мм² и автомат 25 А;
• варочная панель и электроплита — кабель 6 мм² и автомат 32 А.

Если поставить автомат на 25 А на провод 1,5 мм², защита просто не успеет отключить линию при перегрузе — кабель будет греться в пределах, которые автомат сочтёт нормой.

Частые ошибки при подборе

• Берут сечение «впритык» по таблице, забыв про поправку на способ прокладки.
• Считают мощность приборов, но игнорируют пусковые токи двигателей и компрессоров, которые в 3–7 раз выше номинала.
• Ставят медный и алюминиевый провод в одну скрутку — со временем контакт окисляется и греется.
• Подбирают автомат «помощнее», думая, что так надёжнее. На деле это лишает кабель защиты.

Краткий алгоритм выбора

Чтобы свести всё воедино, держите под рукой простую последовательность действий:

1. Суммируйте мощность всех потребителей на линии.
2. Рассчитайте ток по формуле с учётом cos φ.
3. Выберите сечение по таблице с запасом 15–20%.
4. Введите поправки на прокладку, температуру и длину трассы.
5. Подберите автомат так, чтобы его номинал был ниже допустимого тока кабеля.
6. Перепроверьте падение напряжения для длинных линий.

Грамотно подобранное сечение — это инвестиция в безопасность и долговечность всей электросистемы. Кабель, работающий без перегрева, служит десятилетиями, а правильно согласованная с ним защита превращает потенциальную аварию в простое срабатывание автомата.
