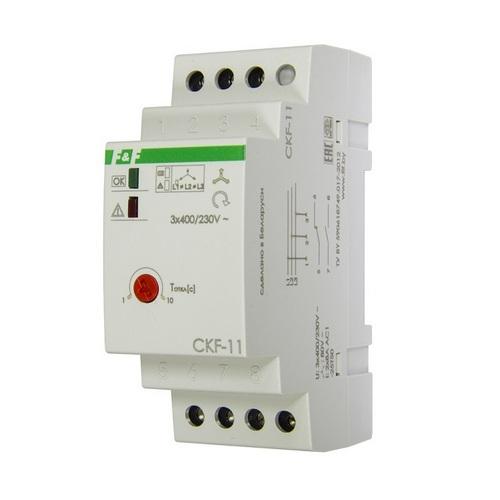

Реле контроля фаз (РКФ) — это защитное устройство, которое непрерывно отслеживает параметры трёхфазной электрической сети и отключает нагрузку при возникновении аварийных условий. По сути, это «страж» на входе питания: пока сеть в норме — цепь замкнута; как только что-то пошло не так — контакты разомкнулись, оборудование обесточено.
Без такой защиты даже кратковременное нарушение симметрии фаз способно вывести из строя электродвигатели, насосы, компрессоры и любое другое трёхфазное оборудование. Ремонт или замена подобной техники обходится на порядок дороже, чем установка одного небольшого реле.
Какие неисправности контролирует реле?
РКФ реагирует на целый спектр нарушений в трёхфазной сети. Перечислим основные:
- Обрыв фазы — отсутствие одной или нескольких фаз. Электродвигатель при этом либо не запускается, либо продолжает работать на двух фазах, перегреваясь и быстро сгорая.
- Асимметрия (дисбаланс) напряжений — разница между фазными напряжениями превышает допустимый предел (обычно 5–10%). Вызывает повышенный нагрев обмоток и вибрацию.
- Неправильное чередование фаз — порядок следования фаз (A–B–C) нарушен. Для электродвигателей это означает реверс вращения, что может привести к механическим повреждениям механизма.
- Провал напряжения — кратковременное резкое снижение уровня напряжения, опасное при последующем восстановлении сети.
- Перенапряжение — выход напряжения за верхнюю допустимую границу.
Именно комплексный контроль по всем этим параметрам одновременно отличает качественное реле от простейшего предохранителя.
Устройство и принцип работы
Конструктивно РКФ состоит из нескольких функциональных блоков. Измерительный блок постоянно снимает показания с трёх фаз и передаёт их на схему анализа. Схема сравнивает полученные значения с заданными порогами: если хотя бы один параметр выходит за допустимые границы — формируется команда на отключение.
Выходной элемент — как правило, электромеханическое реле с нормально замкнутыми (НЗ) или нормально разомкнутыми (НО) контактами. В штатном режиме контакты удерживаются в рабочем положении; при аварии — немедленно переключаются, разрывая цепь питания контактора или пускателя нагрузки.

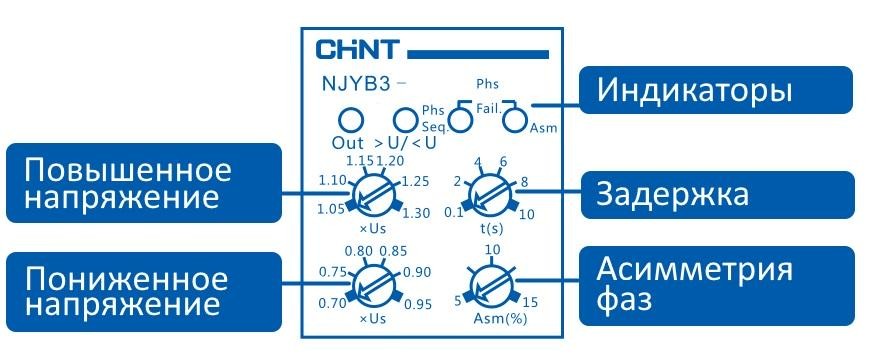

Большинство современных устройств имеют встроенную задержку срабатывания (от 0,1 до нескольких секунд), чтобы не реагировать на кратковременные флуктуации сети. Задержку, как правило, можно настроить вручную с помощью потенциометра на корпусе.
Как правильно подключить реле контроля фаз?
Подготовка и меры безопасности
Прежде чем приступить к монтажу, необходимо полностью обесточить щит и убедиться в отсутствии напряжения мультиметром.
Схема подключения: пошаговый порядок

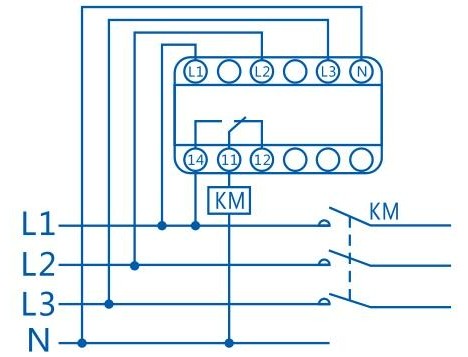

Типовая схема подключения РКФ включает три элемента: само реле, контактор (магнитный пускатель) и нагрузку (электродвигатель или другое оборудование):
- Фазные провода на вход реле. Клеммы L1, L2, L3 реле подключаются к трём фазам питающей сети. Именно с этих клемм устройство берёт питание для собственной работы и снимает контролируемые параметры.
- Нейтраль (при необходимости). Ряд моделей требует подключения нулевого проводника — это указывается в паспорте устройства. Игнорировать данное требование нельзя: реле будет работать некорректно.
- Выходной контакт реле — в цепь управления контактора. Нормально замкнутый контакт реле включается последовательно в катушку управления контактора. Пока сеть в норме — контакт замкнут, контактор включён, нагрузка питается. При аварии — контакт размыкается, контактор отпускает, нагрузка обесточивается.
- Цепь самоподхвата (опционально). Если требуется, чтобы оборудование не включалось автоматически после восстановления сети, в схему добавляется кнопка «Пуск» и цепь самоподхвата контактора. Это актуально для установок, самопроизвольный пуск которых опасен.
Типичные ошибки при монтаже
Опыт эксплуатации показывает несколько характерных ошибок, которые совершают даже опытные монтажники:
❌ Перепутан порядок подключения фаз: реле фиксирует неправильное чередование и не даёт включить установку. Решение — поменять местами любые две из трёх фаз на входе реле.
❌ Выходной контакт подключён в силовую цепь, а не в цепь управления: контакты реле рассчитаны на токи управления (обычно до 5–8 А), а не на рабочие токи нагрузки.
❌ Отсутствует защита от самозапуска: после аварийного отключения насоса или компрессора его автоматическое включение при восстановлении питания может быть опасным для персонала и оборудования.
Настройка после монтажа
После подключения необходимо проверить корректность работы устройства. Для этого подают питание и контролируют индикацию: большинство РКФ имеют светодиодный индикатор нормального режима. Затем искусственно имитируют обрыв одной из фаз (например, временно отключив один из входных проводников) — реле должно сработать и разомкнуть выходной контакт в течение заданного времени задержки.
Где применяется реле контроля фаз?
РКФ востребованы в самых разных отраслях и объектах:
- Промышленные предприятия: защита приводов конвейеров, насосных и компрессорных станций, вентиляционных установок.
- Агропромышленный комплекс: зерносушилки, мельницы, ирригационные насосы — оборудование, работающее в полевых условиях с нестабильной сетью.
- Жилые и коммерческие здания: лифтовое оборудование, центральные системы кондиционирования, котельные.
- Частный сектор: владельцы загородных домов с трёхфазным вводом всё чаще устанавливают РКФ для защиты скважинных насосов и тепловых насосов.
На что обратить внимание при выборе?

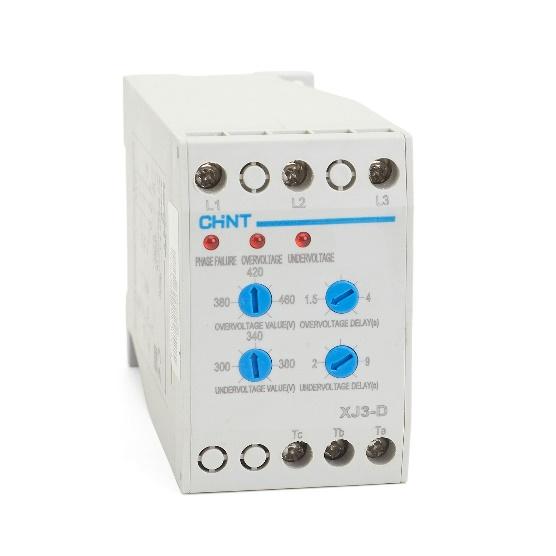

При подборе реле контроля фаз ключевыми параметрами являются: диапазон рабочего напряжения (стандарт — 380 В ±20%), ток коммутации выходных контактов, наличие и диапазон регулировки порогов срабатывания, степень защиты корпуса (IP20 для щитового монтажа, IP54–IP65 для открытых пространств), а также наличие сертификатов соответствия требованиям ГОСТ или IEC.
Итог
Реле контроля фаз — это принципиально важный элемент защиты любой трёхфазной установки. Правильно подобранное и грамотно подключённое устройство работает годами в фоновом режиме, не требуя внимания, и при этом надёжно страхует оборудование от наиболее распространённых сетевых аномалий. Пренебрегать этой защитой — значит осознанно принимать риск дорогостоящего аварийного ремонта.
Если вы планируете установку РКФ на объекте — начните с анализа схемы питания и характеристик нагрузки. Это позволит выбрать устройство с нужными параметрами, а не просто «что-то подходящее по размеру».
