Как подключить розетку и выключатель: схема подключения, заземление и ошибки

Замена розеток и выключателей изделий требуется при ремонте, износе старых механизмов или переносе электрических точек. Работа не относится к сложным, однако требует аккуратности: слабый контакт, неверно определенная жила или ошибка с заземлением способны привести к нагреву, короткому замыканию и другим неисправностям. Особого внимания требует старая электропроводка, где фактическое назначение жил может не соответствовать цветовой маркировке.

Что нужно знать перед началом работы?

В современной однофазной бытовой сети обычно используются три жилы:

Цвет помогает ориентироваться, но не является достаточным основанием для определения назначения жил. После старых ремонтов или частичной замены электропроводки маркировка может быть нарушена. При сомнениях необходимо использовать измерительный прибор.

У силовой точки фаза и нейтраль присоединяются к рабочим контактам, PE — к заземляющей клемме. В цепи освещения клавишный механизм должен разрывать фазу, а нейтраль идет непосредственно к светильнику.

Какие инструменты понадобятся?

Для работы обычно используют:

• указатель напряжения или мультиметр;
• отвертки;
• инструмент для снятия изоляции;
• пассатижи;
• уровень;
• новый механизм и исправный подрозетник.

До начала монтажа необходимо отключить автоматический выключатель, отвечающий за нужную группу, а затем прибором убедиться в отсутствии напряжения.

Если обнаружены оплавленная изоляция, поврежденные жилы, следы перегрева или непонятная разводка, безопаснее прекратить работу и пригласить электрика.

Как подключить розетку?

Шаг 1. Определите назначение жил

Перед демонтажом или установкой необходимо понимать, где находятся L, N и PE. Если заводская маркировка отсутствует или вызывает сомнения, назначение определяют прибором.

Не следует ориентироваться только на цвет изоляции, особенно в старом жилом фонде.

Шаг 2. Подготовьте концы кабеля

Изоляцию снимают на длину, достаточную для надежной фиксации в зажиме. Открытая медь не должна заметно выступать наружу или касаться соседних элементов.

При использовании гибкого многопроволочного кабеля способ оконцевания выбирают с учетом типа клеммы. Если конструкция требует наконечника, его подбирают по сечению и обжимают подходящим инструментом.

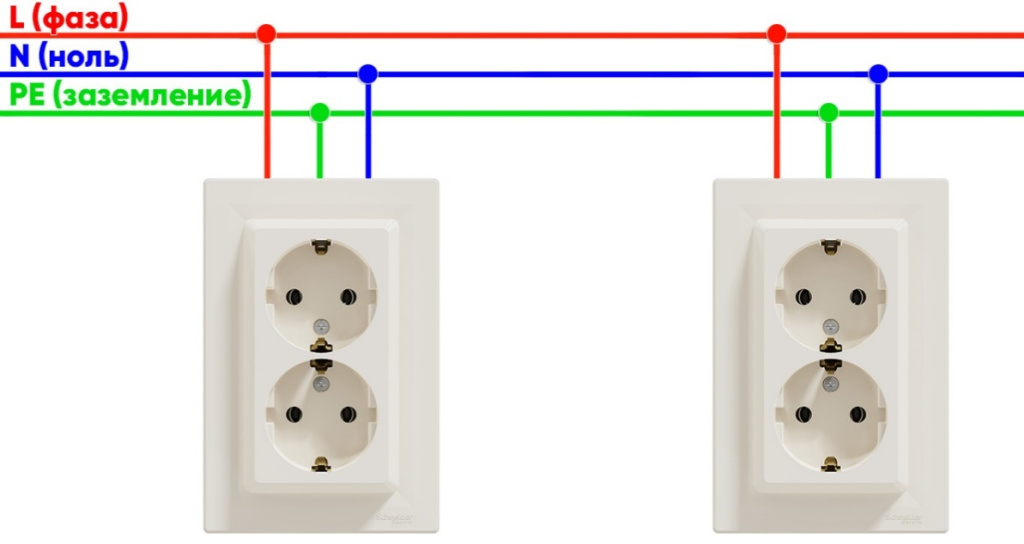

Шаг 3. Присоедините L, N и PE

При наличии заводских обозначений фазу устанавливают в L, нейтраль — в N, защитную жилу — в PE.

Каждое соединение должно быть надежно зафиксировано. После затяжки рекомендуется слегка потянуть кабель: он не должен выходить из зажима.

PE нельзя заменять перемычкой с нейтралью непосредственно в подрозетнике. Эти проводники выполняют разные функции и после разделения должны оставаться раздельными.

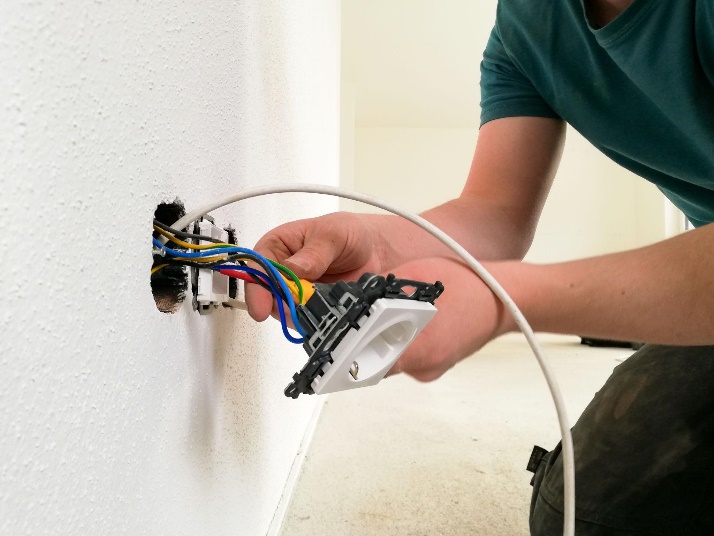

Шаг 4. Установите механизм

Жилы аккуратно укладывают внутрь без резких перегибов и натяжения. Корпус выравнивают и фиксируют штатным крепежом. После установки устройство не должно шататься или вытягиваться из стены вместе с вилкой.

Как установить выключатель?

Одноклавишный выключатель

У стандартного одноклавишного устройства фазный провод приходит на вход, а с выходного контакта направляется к светильнику.

Типовая последовательность:

L → вход выключателя → выход → светильник.

Нейтраль от распределительной коробки идет непосредственно к осветительному прибору.

На корпусе вход часто обозначается буквой L, а выход — стрелкой, цифрой или другим символом. Расположение контактов зависит от конкретной серии, поэтому ориентироваться следует на маркировку производителя.

Важно разрывать именно фазу. Если клавишный механизм установить в нейтральную цепь, освещение будет работать, но часть светильника может оставаться под фазным потенциалом даже после выключения.

Двухклавишный вариант

Двухклавишная модель позволяет независимо управлять двумя группами освещения, например отдельными секциями люстры.

На общий вход поступает фаза, а от двух выходов идут отдельные жилы к каждой группе ламп. Нейтраль остается общей и проходит напрямую к светильнику. Перед монтажом необходимо определить общий контакт и оба выхода согласно маркировке конкретного изделия.

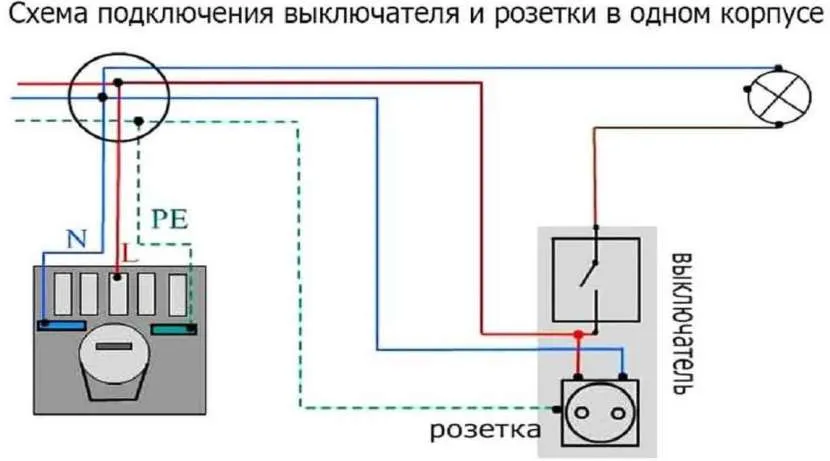

Розетка и выключатель в одном блоке

При установке двух устройств под общей рамкой электрические цепи выполняют разные функции.

Типовой вариант выглядит следующим образом:

1. фаза поступает к силовой части и при необходимости ответвляется на вход клавишного механизма;
2. нейтраль идет к силовой точке и отдельно — к светильнику;
3. PE подключается к заземляющему контакту и, если это предусмотрено конструкцией осветительного прибора, к его защитной клемме;
4. от выхода клавишного устройства отдельная жила направляется к лампе.

Фактическое количество кабелей в монтажной коробке может отличаться. Поэтому повторять соединения по фотографии или видео без понимания существующей разводки не стоит.

Что делать, если заземления нет?

В старых домах к месту установки нередко подходят только две жилы. Наличие металлических заземляющих контактов на новом изделии еще не означает, что защитная функция работает. Для PE необходим отдельный проводник, предусмотренный системой электроснабжения здания.

Не следует:

• объединять PE и N непосредственно в монтажной коробке;
• использовать трубы отопления или водоснабжения;
• присоединять защитный контакт к случайным металлическим конструкциям.

Если отдельного PE нет, способ модернизации электропроводки определяют с учетом системы заземления здания и устройства вводного щита. Здесь желательно участие специалиста.

Частые ошибки при монтаже

Наиболее критичные ошибки связаны с электробезопасностью и надежностью контактов:

• Работа без проверки отсутствия напряжения. После отключения автомата необходимо убедиться прибором, что участок действительно обесточен;
• Разрыв нейтрали вместо фазы. Клавишный механизм должен коммутировать фазную цепь, иначе часть светильника может оставаться под напряжением;
• Перемычка между N и PE. Такое решение не создает полноценного защитного заземления;
• Слабая фиксация контакта. Ненадежный зажим способен вызвать нагрев, искрение и повреждение оборудования;
• Неправильное соединение меди и алюминия. Если необходимо состыковать разные проводники вне механизма, применяют подходящие клеммы для соединения проводов, рассчитанные на соответствующий материал и условия эксплуатации.

Проверка после установки

До подачи питания необходимо осмотреть место монтажа: крепления должны быть затянуты, жилы — надежно зафиксированы, а оголенные участки не должны соприкасаться.

После включения питания проверяют работу освещения и наличие напряжения в силовой точке. Искрение, потрескивание, запах нагретой изоляции или заметный нагрев корпуса указывают на неисправность. В таком случае питание следует немедленно отключить. Если после монтажа срабатывает автомат или УЗО, необходимо проверить правильность сборки и состояние изоляции. Повторное отключение защитной автоматики нельзя игнорировать.

Когда стоит обратиться к электрику?

Самостоятельный монтаж не рекомендуется, если невозможно определить назначение жил, обнаружены оплавления, повреждена изоляция или существующая разводка существенно отличается от типовой.

Помощь специалиста также потребуется при регулярном срабатывании защитной автоматики, проблемах со старой электропроводкой или необходимости модернизировать систему заземления.

При установке розетки или выключателя главное — правильно определить назначение жил, надежно зафиксировать контакты и соблюдать требования электробезопасности. Если состояние проводки вызывает сомнения или фактическая разводка не соответствует понятной типовой схеме, лучше отказаться от самостоятельных экспериментов и обратиться к специалисту.
